ПЛАСТИЧНОСТИ ТЕОРИЯ, раздел механики, в к-ром изучаются деформации твёрдых тел за пределами упругости. П. т. изучает макроскопич. свойства пластич. тел и непосредственно не связана с физич. объяснением свойств пластичности. П. т. занимается методами определения распределения напряжений и деформаций в пластически деформируемых телах.

Для определения пластич. свойств металлов производятся эксперименты по растяжению - сжатию плоского или цилиндрич. образца и деформированию тонкостенной цилиндрич. трубки, находящейся под действием растягивающей силы, крутящего момента и внутр. давления, т. е. эксперименты, позволяющие вести независимый отсчёт усилий и деформаций. Диаграмма зависимости "напряжение - деформация" (рис. 1) характеризует деформацию данного материала. П. т. идеализирует поведение реальных материалов при пластич. деформировании, пользуясь различными гипотезами. Обычно в П. т. диаграмму "напряжение - деформация" апроксимируют схемой (рис. 2), состоящей из двух участков: отрезка прямой ОЛ, соответствующего упругому состоянию материала, и отрезка АС, соответствующего состоянию пластичности.

Рис. 1. Диаграмма зависимости "напряжение - деформация" (o-е) для образца из мягкой малоуглеродистой стали: ОА - упругая деформация; точка А - предел упругости (точнее - предел пропорциональности); В - предел текучести; ВС - площадка текучести; МР - прямая разгрузки.

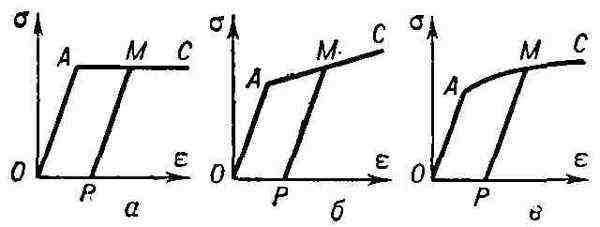

Рис. 2. Идеализированные схемы зависимости (o-е): а - идеально-пластический материал; б - материал с линейным упрочнением; в - материал с нелинейным упрочнением.

При пластич. деформировании напряжённое и деформированное состояния материала существенно зависят от истории нагружения. Так, вторичное нагружение образца (после его разгрузки - прямая РМ, рис. 1) повышает предел упругости материала (точка М вместо точки А) - т. н. упрочнение или наклёп. Поэтому данному напряжённому состоянию могут соответствовать различные пластические деформации в зависимости от того, какой последовательностью напряжённых состояний оно достигнуто. Определение модели пластич. тела состоит в установлении связи между тензорами, определяющими сложное напряжённое и деформированное состояния материалов.

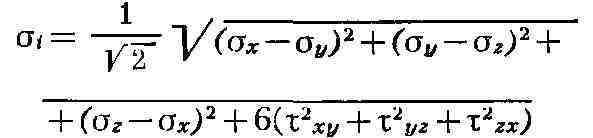

Одной из наиболее распространённых является теория малых упругопластич. деформаций (деформационная теория), к-рая формулирует соотношения между интенсивностью напряжений

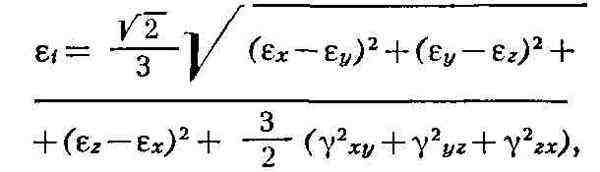

и интенсивностью деформаций в той же точке

где o_х,o_у , o_z - нормальные напряжения в координатных площадках, проходящих через данную точку, t_xy, t_yz, t_zx- касательные напряжения, е_x, е_y, е_z - деформации удлинения, Y_xy, Y_yz, Y_zx - деформации сдвига. Для случая, когда интенсивность деформаций в данной точке возрастает, принимается, что величины o_i и е_i связаны между собой независимо от вида напряжённого состояния. Деформационная П. т., строго говоря, применима лишь в случае простого нагружения, когда все компоненты напряжённого состояния возрастают пропорционально одному параметру.

Более общей является теория течения, связывающая приращения деформаций и напряжений с компонентами напряжений.

П. т. играет большую роль в технике, т. к. тесно связана с важнейшими вопросами проектирования конструкций, исследованием технологич. процессов пластич. деформирования металлов и т. п. Важные приложения П. т. относятся и к теории устойчивости пластинок и оболочек.

Лит.: Ильюшин А. А., Пластичность, Основы общей математической теории, М., 1963; Ишлинский А. Ю., Пластичность, в кн.: Механика в СССР за 30 лет, М.- Л., 1950; Качанов Л. М., Основы теории пластичности, М., 1956; Надаи А., Пластичность и разрушение твёрдых тел, пер. с англ., М., 1954; Пирагер В., Ходж Ф. Г., Теория идеально пластических тел, пер. с англ., М., 1956.

Л. С. Вольмир.

ПЛАСТИЧНОСТЬ (от греч. plastikos - годный для лепки, податливый, пластичный), свойство твёрдых тел необратимо изменять свои размеры и форму (т. е. пластически деформироваться) под действием механич. нагрузок. П. кристаллич. тел (или материалов) связана с действием различных микроскопич. механизмов пластич. деформации, относит. роль каждого из к-рых определяется внешними условиями: темп-рой, нагрузкой, скоростью деформирования. Эти механизмы рассмотрены в порядке увеличения числа атомов, участвующих в элементарном акте пластич. деформации.

Самодиффузионная и диффузионная П. Под действием сжимающих сил происходит перемещение атомных слоев кристалла с участков его поверхности, на к-рые эти силы действуют, на участки, где действуют растягивающие силы. Перенос массы может осуществляться посредством самрдиффузии по поверхности или через объём кристалла. Если кристалл не очень мал, так что удельная его поверхность (т. е. отношение поверхности к объёму) не слишком велика, объёмная самодиффузия является наиболее эффективным механизмом. Она происходит путём "растворения", т. е. проникновения атомов поверхностных слоев внутрь кристалла в виде междоузельных атомов на участках сжатия и "выделения" их на участках, подверженных действию растягивающих сил. Одновременно в противоположном направлении идёт поток вакансий, рождающихся в окрестности приложения растягивающих сил и аннигилирующих в местах сжатия. В большинстве реальных случаев самодиффузионная деформация в основном связана с направленными потоками вакансий, к-рые образуются легче, чем междоузельные атомы (рис. 1).

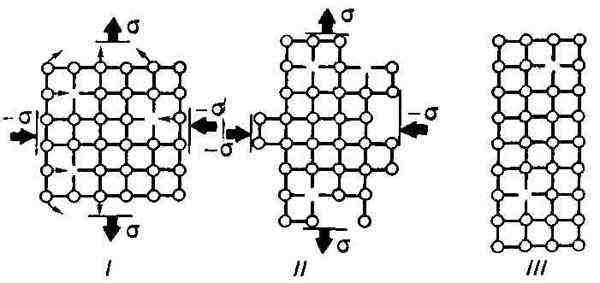

Рис. 1. Самодиффузионная пластичность: I - кристалл с вакансиями в первый момент действия напряжений o (тонкими стрелками показаны направления перемещений атомов); II - деформация вследствие потока вакансий под действием напряжений; III - конечная деформация кристалла.

В кристалле, состоящем из атомов разного сорта, в однородном поле напряжений происходит ориентационное упорядочение относит. расположения атомов (рис. 2, а), в результате чего кристалл приобретает нек-рую зависящую от степени упорядоченности деформацию. После снятия напряжений упорядоченное состояние может быть невыгодно, но оно нек-рое время сохраняется, т. к. возврат в неупорядоченное состояние происходит со скоростью диффузионных перескоков атомов. Если в кристалле создано неоднородное поле напряжений, то атомы примеси большего радиуса и междоузельные атомы (рис. 2, о) стремятся перейти в растянутые области решётки, а меньшего - в сжатые; возникает неоднородное распределение концентраций, стабилизирующее исходную неоднородную деформацию. Макс. деформация, к-рая может возникнуть в результате ориентационного упорядочения или концентрационной неоднородности, ограничена составом кристалла. Т. о., самодиффузионная и диффузионная деформации определяются потоками точечных дефектов (вакансий, междоузельных и примесных атомов). В реальных условиях перемещение дефектов происходит за счёт тепловых флуктуации, частота к-рых быстро падает с понижением темп-ры. Поэтому эти механизмы П. действуют только при достаточно высоких темп-pax (не ниже 0,5 от абс. темп-ры плавления).

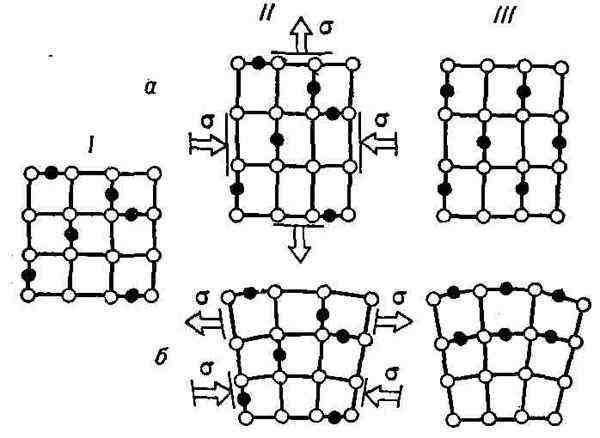

Рис. 2. Диффузионная пластичность: а - ориентационное упорядочение примесных атомов (чёрные кружки) в однородном поле напряжений; б - перераспределение примесных атомов в неоднородном поле напряжений; I - исходный кристалл; II - кристалл с примесными атомами под действием напряжений; III - конечная деформация кристалла.

Краудионная П. обусловлена рождением и перемещением краудионов - сгущений атомов вдоль плотно упакованных рядов атомов в кристалле (см. Дефекты в кристаллах). При вдавливании острия в поверхность кристалла (рис. 3) материал из зоны вдавливания удаляется "разбегающимися" из-под острия краудионами, в результате чего на нек-ром расстоянии от точки вдавливания создаётся повышенная концентрация междоузельных атомов.

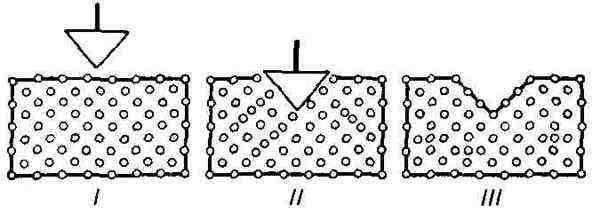

Рис. 3. Краудионная пластичность: I - кристалл до вдавливания; II - образование краудионов при вдавливании острия; III - конечное изменение формы. В кристалле образовались междоузельные атомы.

Дислокационная П. Типичный вид пластич. деформации кристаллов - скольжение по кристаллографич. плоскостям. Наиболее легко скольжение происходит по плотноупакованным плоскостям вдоль плотноупакованных направлений. Скольжение по системе параллельных плоскостей даёт макроскопич. сдвиг, а сочетание сдвигов, соответствующих скольжению по различным системам, составляет основную часть пластич. деформации кристаллов. Скольжение происходит неоднородно: сначала оно охватывает нек-рую область плоскости скольжения (рис. 4), а затем границы этой области распространяются на всю плоскость. Граница распространения скольжения наз. дислокац. линией или дислокацией. Поэтому развитие скольжения можно рассматривать как образование и перемещение дислокаций. Скорость деформации пропорциональна плотности (суммарной длине дислокаций в единице объёма) и скорости перемещения дислокаций. В реальных кристаллах в процессе их образования всегда возникают дислокации, к-рые под действием напряжений способны увеличивать свою протяжённость (размножение дислокаций). Поэтому стадия образования новых дислокаций лишь в исключительных случаях лимитирует скольжение (напр., начало деформации в без дислокац. микрокристаллах). В остальных случаях развитие скольжения определяется движением дислокаций.

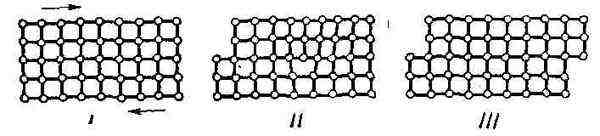

Рис. 4. Элементарное скольжение в результате перемещения дислокации.

Поскольку атомы вблизи дислокаций смещены из своих положений равновесия, перевод их в новые положения равновесия, отвечающие сдвигу кристалла по плоскости скольжения на одно межатомное расстояние, требует значительно меньших затрат энергии, чем для атомов в неискажённом кристалле. Энергетич. барьер для смещения дислокации тем меньше, чем больше зона искажения в окрестности дислокации. По подвижности дислокации все материалы делятся на 2 группы. В ковалентных кристаллах этот барьер по порядку величины приближается к энергии межатомных связей и может быть преодолен только за счёт тепловой активации (термич. флуктуации). Поэтому подвижность дислокаций становится заметной лишь при достаточно больших темп-pax, а при умеренных - ковалентные кристаллы непластичны. В металлич. и ионных кристаллах барьер для перемещения дислокации в 10³ - 10⁴ раз меньше энергии связи и исчезает при напряжениях 10^-3-10^-4 G (где G - модуль сдвига); при таких напряжениях движение дислокаций не нуждается в тепловой активации и их подвижность слабо зависит от температуры. Сопротивление движению дислокаций в совершенной кристаллической решётке пренебрежимо мало, чем обусловлена высокая П. ионных и металлических кристаллов.

В реальных кристаллах имеются различные дефекты (точечные дефекты, примесные атомы, дислокации, частицы других фаз), и сопротивление скольжению зависит от взаимодействия движущихся дислокаций с этими дефектами. В беспримесных пластич. кристаллах междислокац. взаимодействие является основным. Часть сопротивления скольжению, связанная с непосредств. столкновением дислокаций, может быть уменьшена за счёт тепловой активации, однако преобладающая часть обусловлена дальнедействующим взаимодействием дислокаций через собств. поля напряжений, к-рые они вокруг себя создают, и почти не зависит от темп-ры. В результате взаимодействия друг с другом дислокации тормозятся и останавливаются, поэтому для протекания деформации с постоянной скоростью необходимо непрерывное рождение новых дислокаций. Это приводит к постоянному увеличению плотности дислокаций в кристалле, к-рая достигает 10¹¹-10¹² см^-2; соответственно растёт их взаимное сопротивление скольжению - происходит деформац. упрочнение, или наклёп кристалла.

Развитие междислокац. взаимодействия отражает диаграмма "напряжение - деформация" (рис. 5), к-рая в типичных случаях обнаруживает 3 характерных участка, отвечающих трём основным стадиям эволюции дислокац. структуры.

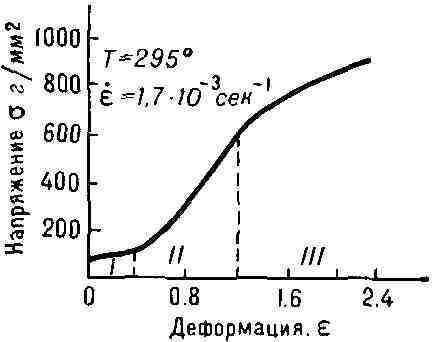

Рис. 5. Диаграмма "напряжение-деформация" для монокристалла цинка.

На стадии I (стадия лёгкого скольжения) плотность дислокаций относительно невелика, каждая дислокация до остановки успевает пройти расстояние, сопоставимое с размером всего кристалла, и значительная часть дислокаций выходит на поверхность кристалла. Сопротивление скольжению обусловлено взаимодействием отдельных дислокаций, плотность к-рых возрастает с деформацией относительно медленно, поэтому коэфф. упрочнения здесь мал (~ 10^-3 G). С увеличением степени деформации и ростом плотности дислокаций их распределение становится существенно неоднородным: дислокации образуют компактные скопления в плоскостях скольжения (стадия II). Поля напряжений от этих скоплений, в свою очередь, являются причиной побочной пластич. деформации. Эта локальная, различным образом направленная деформация может не проявляться в общем формоизменении кристалла, но увеличивает плотность дислокаций в результате появления дислокаций во вторичных системах скольжения. Взаимодействие дислокаций основной и вторичных систем приводит к образованию дислокационных сгущений и формированию дислокац. ячеистой структуры (риc. 6). На протяжении всей стадии II характер дислокац. структуры сохраняется, уменьшается только размер ячеек; коэфф. упрочнения ~ 10^-2 G. С дальнейшим увеличением плотности дислокаций происходит "выдавливание" части дислокаций из плоскостей скольжения, в к-рых они были расположены; при этом дислокации противоположных знаков встречаются и аннигилируют. Происходит разрядка дислокац. плотности, сопровождающаяся падением коэфф. упрочнения (стадия III). Параллельно начинаются процессы нарушения сплошности (образование микротрещин), к-рые приводят в конечном итоге к разрушению кристалла, определяющему макс. достижимую величину пластич. деформации (см. Прочность).

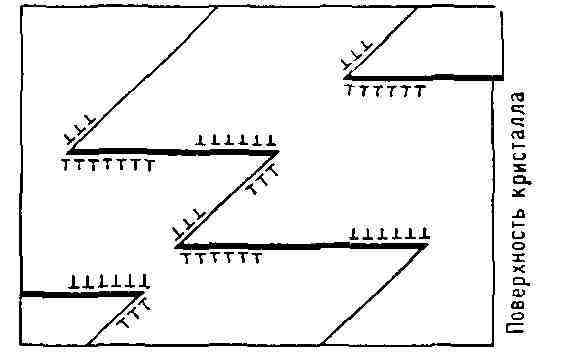

Рис. 6. Схема расположения дислокаций на стадии II пластической деформации.

При высоких темп-pax дислокац. механизм П. сочетается с диффузионным и самодиффузионным. В кристаллах с примесями релаксация напряжений у дислокаций или дислокац. скоплений может осуществляться в результате перераспределения примесных атомов. Вокруг дислокаций образуются примесные "атмосферы" и дислокац. П. падает (деформац. старение). Поэтому удаление примесей обычно повышает П. С другой стороны, дислокации являются эффективными стоками и источниками вакансий и междоузельных атомов. Рождение или аннигиляция этих дефектов приводят к достройке или сокращению обрывающихся на дислокациях неполных атомных плоскостей и, следовательно, "переползанию" дислокаций из своей плоскости скольжения. Потоки точечных дефектов между дислокациями разного знака приводят к самодиффузионной пластической деформации, а вызванное этими потоками переползание дислокаций позволяет им обойти препятствия, лежащие в плоскости скольжения. Путь скольжения, пройденный каждой дислокацией в условиях высокотемпературной деформации, увеличивается (по сравнению с обычными темп-рами, когда диффузионная подвижность мала). Процессы разрядки дислокац. плотности вследствие взаимной аннигиляции дислокаций протекают более интенсивно, деформационное упрочнение падает и деформация развивается при постоянной нагрузке (ползучесть).

Двойникование. Этот механизм связан с деформацией элементарной ячейки кристалла, приводящей к изменению ориентировки части кристалла относительно действующих сил (см. также Двойникование). Переориентированная часть кристалла претерпевает относительно исходного кристалла двойниковый сдвиг, величина к-рого определяется симметрией кристаллич. решётки. В реальных условиях развитие деформации происходит путём зарождения и распространения в исходном кристалле прослоек двойниковой компоненты. Если двойниковая прослойка заканчивается внутри кристалла, у её концов возникают поля напряжений; взаимодействие двойников приводит к деформационному упрочнению. В нек-рых кристаллах, напр. кальците, Двойникование - основной механизм пластической деформации, но обычно Двойникование развивается преимущественно при низких темп-pax, когда скольжение затруднено и создаются условия для локальной концентрации напряжений, необходимой для зарождения двойников.

П. вследствие протекания фазового превращения. Необратимое изменение формы может быть также результатом образования под нагрузкой новой фазы, имеющей иную кристаллич. решётку, чем исходный кристалл. При этом исходная фаза должна быть метастабильна (см. Метастабилъное состояние) по отношению к образующейся, по крайней мере при действии механич. напряжений. Поскольку относит. стабильность зависит также от темп-ры, П. в этом случае существенно зависит от темп-ры деформирования по отношению к темп-ре равновесия фаз. В определённых случаях, уменьшая стабильность образовавшейся под нагрузкой фазы за счёт изменения темп-ры, можно уничтожить полученную при превращении деформацию: кристалл возвращается к исходной форме ("эффект памяти").

В поликристаллах действие рассмотренных механизмов пластич. деформации внутри зёрен осложнено взаимодействием между зёрнами. Деформация поликристалла есть суммарный результат деформации во многих различно ориентированных относительно нагрузок и находящихся в различных условиях зёрен. Поэтому развитие деформации не имеет чётко выраженного стадийного характера, как деформации монокристаллов (рис. 5). Межзёренные границы препятствуют распространению дислокаций и, как правило, упрочняют кристаллич. тела при низких темп-рах. Наоборот, при высоких темп-pax наличие границ, являющихся источниками или стоками дефектов, повышает П. Сочетание дислокац. и самодиффузионной деформаций в приграничных областях приводит к их высокой П., проявляющейся в специфич. механизме высокотемпературной деформации поликристаллов - "проскальзывании" по границам зёрен. Перемещение зёрен друг относительно друга происходит подобно движению частиц в сыпучих материалах и в нек-рых случаях обеспечивает деформацию до 1000% ("сверхпластичность"). Высокая П. может достигаться также, если в ходе деформирования успевает проходить рекристаллизация, приводящая к удалению наиболее искажённых и, следовательно, наименее пластичных зёрен, к-рые поглощаются растущими зёрнами с более совершенной структурой. Постоянное восстановление П. за счёт рекристаллизации широко используется на практике при горячей обработке металлов.

П. простых аморфных тел связана с диффузионными перегруппировками атомов и молекул. П. ряда веществ связана с передвижением недеформирующихся твёрдых частиц друг относительно друга в нек-рой вязкой среде. К такого рода явлениям можно отнести П. глин, сыпучих тел, смоченных водой, и т. п.

Изучение П. представляет большой практич. интерес, т. к. делает возможным рациональный выбор технич. материалов, к П. к-рых обычно предъявляется целый комплекс требований как при обработке, так и при эксплуатации их в различных условиях. Изучением различных аспектов П. занимается ряд физико-математич. и теоретич. дисциплин: физика твёрдого тела (в частности, теория дислокаций) исследует микроскопич. механизмы П., механика сплошных сред (теории пластичности и ползучести) рассматривает П. тел, абстрагируясь от их атомно-кристаллич. структуры, сопротивление материалов и др.

Лит.: Фридель Ж., Дислокации [кристаллов], пер. с англ., М., 1967; Физика деформационного упрочнения монокристаллов, К., 1972; Набарро Ф. Р., Базинский 3. С., Холт Д. Б., Пластичность монокристаллов, пер. с англ., М., 1967; Хоникомб Р., Пластическая деформация металлов, пер. с англ., М., 1972.

А. Л. Ройтбурд.

ПЛАСТИЧНОСТЬ (пластика) в искусстве, качество, присущее скульптуре, художеств. выразительность объёмной формы. Исходное значение многозначного термина "П." - эмоциональность, художеств. цельность и образная убедительность лепки объёма в скульптуре, гармонич. соотношение выразительности моделировки и ощущения весомости, внутр. наполненности формы.

Слово имеет и более широкое значение и относится к выразительности объёмной формы во всех искусствах пластических - архитектуре, живописи, графике, декоративно-прикладном иск-ве, т. е. П. связывается как с изображением объёма на плоскости, так и с созданием реального неизобразительного объёма. В самом широком значении П.- скульптурность, выпуклость, отчётливость (в т. ч. в поэзии, музыке, лит. изложении) и вообще гармонич. единство образа, наглядное, ощутимое явление прекрасного. В движении, танце П.- изящество, плавность, сходные со скульптурой. Применительно к произв. иск-ва термин употребляется и в его физич. значении, обозначая способность материала принимать др. форму под давлением и сохранять её (напр., П. мягких скульпт. материалов - глины, воска, пластилина; П. мазков, фактуры масляной краски).

Лит.: Кантор А., Пластичность, "Творчество", 1973, № 9; Hetzer Th., Vom Plastischen in der Malerei. в его кн.: Aufsätze und Vorträge, [Bd] 2, Lpz., [1957], S. 131 - 69.

А. М. Кантор.

ПЛАСТИЧНОСТЬ в физиологии, способность клеток и органов животных и растений менять в известных пределах свои свойства в зависимости от условий их функционирования. Так, говорят о П. центр. нервной системы, проявляющейся, напр., в её функциональных перестройках, компенсирующих потерю той или иной части вещества мозга, о П. синапсов и т. п.

ПЛАСТИЧНЫЕ СМАЗКИ, консистентные смазки, смазочные материалы, проявляющие в зависимости от нагрузки свойства жидкости или твёрдого тела. При малых нагрузках они сохраняют свою форму, не стекают с вертикальных поверхностей и удерживаются в негерметизированных узлах трения. П. с. состоят из жидкого масла, твёрдого загустителя, присадок и добавок. Частицы загустителя в составе П. с., имеющие коллоидные размеры, образуют структурный каркас, в ячейках которого удерживается дисперсионная среда (масло). Благодаря этому П. с. начинают деформироваться подобно аномально-вязкой жидкости только при нагрузках, превышающих предел прочности П. с. (обычно 0,1-2 кн/м², или 1-20 гс/см²). Сразу после прекращения деформирования связи структурного каркаса восстанавливаются и смазка вновь приобретает свойства твёрдого тела. Это позволяет упростить конструкцию и снизить вес узлов трения, предотвращает загрязнение окружающей среды. Сроки смены П. с. больше, чем смазочных материалов. В современных механизмах П. с. часто не меняют в течение всего срока их службы. Пром-сть СССР в 1974 выпускала ок. 150 сортов П. с. Их мировое произ-во составляет ок. 1 млн. т в год (3,5% выпуска всех смазочных материалов).

П. с. получают, вводя в нефтяные, реже синтетические, масла 5-30 (обычно 10-20) % твёрдого загустителя. Процесс произ-ва периодический. В варочных котлах готовят расплав загустителя в масле. При охлаждении загуститель кристаллизуется в виде сетки мелких волокон. Загустители с темп-рой плавления выше 200-300 ^оС диспергируют в масле при помощи гомогенизаторов, напр. коллоидных мельниц. При изготовлении в состав некоторых П. с. вводят присадки (антиокислительные, антикоррозионные, противозадирные и др.) или твёрдые добавки (антифрикционные, герметизирующие).

П. с. классифицируют по типу загустителя и по области применения. Наиболее распространены мыльные П.с., загущенные кальциевыми, литиевыми, натриевыми мылами высших жирных к-т. Гидратированные кальциевые П. с. (солидолы) работоспособны до 60-80 c, натриевые до 110 °С, литиевые и комплексные кальциевые до 120-140 °С. На долю углеводородных П.с., загущаемых парафином и церезином, приходится 10-15% всего выпуска П. с. Они имеют низкую темп-ру плавления (50-65 °С) и используются в основном для консервации металлоизделий.

В зависимости от назначения и области применения различают след. типы П. с. Антифрикционные, снижающие трение скольжения и уменьшающие износ. Их применяют в подшипниках качения и скольжения, шарнирах, зубчатых и цепных передачах индустриальных механизмов, приборов, транспортных, с.-х. и др. машин. Консервационные, предотвращающие коррозию металлоизделий. В отличие от др. покрытий (окраска, хромирование) они легко удаляются с трущихся и др. поверхностей при расконсервировании механизма. К уплотнительным П. с. относятся арматурные (для герметизации прямоточных задвижек, пробковых кранов), резьбовые (для предотвращения заедания тяжелонагруженных или высокотемпературных резьбовых пар), вакуумные (для герметизации подвижных вакуумных соединений).

Лит.: Бонеp К. Дж., Производство и применение консистентных смазок, пер. с англ., М., 1958; Синицын В. В., Подбор и применение пластичных смазок, 2 изд., М., 1974; фукс И. Г., Пластичные смазки, М., 1972.

В. В. Синицын.

ПЛАСТМАССЫ, то же, что пластические массы.

ПЛАСТОВ Аркадий Александрович [19(31). 1.1893, с. Прислониха, ныне Ульяновской обл.,- 12.5.1972, там же], советский живописец, нар. художник СССР (1962), действит. чл. АХ СССР (1947). Учился в моск. Строгановском центр. художественно-пром. уч-ще (1912-1914) и на скульпт. отделении Моск. уч-ща живописи, ваяния и зодчества (1914-17) у С. М. Волнухина (посещал также занятия А. Е. Архипова, А. М. Корина, А. С. Степанова). Жил в родном селе. В 1920-х - нач. 1930-х гг. работал гл. обр. над политич. плакатами и илл. к произв. рус. писателей. С 1935 П. писал преим. жанровые картины (а также портреты), проникнутые глубоким знанием и поэтич. восприятием природы, жизни рус. сов. деревни и её людей. С большой проникновенностью П. прославлял благородный труд и духовную красоту сов. крестьянина. Сформировавшись как художник под влиянием передвижников и мастеров Союза русских художников, П. в своём творчестве продолжал и развивал традиции русской пленэрно-жанровой живописи конца 19 - начала 20 вв. Его работам свойственна непринуждённая простота композиции с расположением крупных фигур обычно на первом плане и мажорная яркость тёплых красок. Произведения: "Колхозное стадо" ("На пастбище"; 1938, Свердловская картинная галерея); "Фашист пролетел" (1942), "Сенокос" и "Жатва" (оба -1945; Государственная премия СССР, 1946) - все три в Третьяковской галерее в Москве; портрет плотника Ивана Лобанова (1947, собственность семьи художника, с. Прислониха); цикл картин "Люди колхозной деревни" [1951-65; Ленинская премия, 1966; в том числе "Ужин трактористов" (1951) и "Девушка с велосипедом" (1956; обе в Иркутском областном художественном музее), "Витя-подпасок" (1951) и "Сбор картофеля" (1956; обе в Русском музее в Ленинграде), "Весна" (1954) и "Мама" (1964; обе в Третьяковской гал.)]; "Костёр в поле" (1968-1969, Ульяновский областной художественный музей) и "Из прошлого" (1969, Третьяковская гал.) - Гос. пр. РСФСР им. И. Е. Репина (1972); илл. к рассказам Чехова (акварель, карандаш, тушь, белила, 1920-27, Литературный музей, Москва), к поэме Н. А. Некрасова "Мороз, Красный нос" (изд. в 1949), к рассказу Л.Н. Толстого "Холстомер" (акварель, гуашь, 1952-54, Третьяковская гал.). Награждён 2 орденами Ленина, а также медалями.

Лит.: А. А. Пластов. Авт.-сост. Б. М. Никифоров, М., [1972].

ПЛАСТОВАЯ РАВНИНА, равнина, приуроченная к плитам платформ и сложенная платформенными формациями, залегающими почти горизонтально или слегка наклонно. В пределах П. р. выделяются отдельные аккумулятивные и пластово-денудационные низменности и возвышенности.

ПЛАСТОВАЯ ЭНЕРГИЯ, энергия упругости жидкости, газа и самого пористого коллектора (пласта), находящихся в напряжённом состоянии под действием пластового и горного давления. В нефти всегда содержится большое количество газов в растворённом состоянии, выделяющихся из неё при давлении ниже давления насыщения. На долю растворённых в нефти газов обычно приходится значит. часть П. э. В случае отбора жидкости (газа) происходит снижение пластового давления, причём объём поро-вого пространства пласта уменьшается, выделившаяся при этом энергия расходуется на продвижение пластовых жидкостей (нефти, воды) и (или) газа по порам пласта к забоям буровых скважин и далее вверх по их стволам, т. е. на осуществление процесса разработки нефтяного месторождения.

В зависимости от вида П. э., расходуемой в самом пласте на продвижение жидкостей и газов к забоям буровых скважин, различают режимы работы пласта. П. э., расходуемая в процессе разработки нефтяного, нефтегазового или газового месторождения, может восполняться благодаря естеств. притоку воды в случае простирания нефтегазоносного пласта до водного бассейна, места стока поверхностных вод и т. п. или (и) искусств. внесением дополнит. энергии в пласт путём закачки воды (см. Заводнение) или (и) газа.

Баланс П. э. (соотношение расходуемой на добычу и вносимой извне в пласт энергии) - один из важнейших показателей процесса разработки месторождения и характеризуется в основном значением пластового давления.

Лит. см. при ст. Заводнение нефтяных месторождений.

Ю. П. Борисов.

ПЛАСТОВОЕ ДАВЛЕНИЕ, давление, под к-рым находятся жидкость (нефть, вода) и газ, насыщающие поровое пространство и (или) трещины коллекторов нефтяных и газовых месторождений. П. д.- важнейший параметр, характеризующий энергию нефтеносных, газоносных и водоносных пластов (см. Пластовая энергия); до начала разработки залежи оно в большинстве случаев приблизительно равно гидростатич. давлению (давление столба воды, равного по высоте глубине залегания). П. д. обычно увеличивается примерно на 0,1 Мн/м² через каждые 10 м глубины; однако встречается мн. месторождений, в к-рых начальное П. д. не соответствует гидростатич. давлению. Образование, изменение и состояние П. д. в нефтяных и газовых месторождениях зависят в основном от гидростатич., геостатич. (определяется массой вышележащей толщи горных пород), геотектонич. (образуется в пластах в результате тектонич. процессов) давлений, наличия путей, сообщающих пласты с различным давлением, хим. взаимодействия вод и пород, а также вторичных явлений цементации пористых проницаемых пластов.

При эксплуатации скважин в зоне их забоев образуются области пониженного давления. Давление на забоях скважин при их работе наз. динамическим, а при остановке - статическим. В процессе разработки залежи (если не применяются методы поддержания давления) П. д. снижается. Для сопоставления П. д. в различных точках пласта его относят к к.-л. одной плоскости. За такую плоскость принимают обычно условную плоскость - первоначальное положение водонефтяного контакта в пласте. Изменения П. д. в процессе эксплуатации месторождений постоянно регистрируются. Это позволяет судить о процессах, происходящих в пласте, и регулировать разработку месторождений. П. д. определяется путём замеров в скважинах глубинными манометрами.

В. И. Смирнов.

ПЛАСТУН, посёлок гор. типа в Тернейском р-не Приморского края РСФСР. Расположен на берегу зал. Пластун (Японское море). Леспромхоз, звероводство (норки, пятнистые олени).

ПЛАСТУНЫ (от слова "пласт", т. е. лежащие пластом), личный состав пеших команд и частей Черноморского, а позже Кубанского казачьих войск в 19 и нач. 20 вв. Первоначально П. наз. казаки-разведчики, к-рые специализировались на несении сторожевой службы в камышах и плавнях Кубани и ведении разведыват. действий. Первые штатные команды П. созданы в Черноморском казачьем войске в 1842. П. отличились в Севастопольской обороне 1854-55. В 1870 пешие батальоны Кубанского казачьего войска получили наименование пластунских и участвовали в рус.-тур. войне 1877-78, рус.-япон. войне 1904-05 и 1-й мировой войне 1914-18.

ПЛАСТЫРЬ (or греч. emplastron - мазь, пластырь, от emplasso - замазываю, обмазываю), лекарственная форма (см. Лекарства) для наружного употребления. Плавится или размягчается при темп-ре тела. В состав П. входят воск, парафин, канифоль, каучук и др.; иногда добавляют лекарств. вещества. По назначению выделяют П. для защиты кожи от внеш. раздражений, для удержания повязок (см. Лейкопластырь) и П., обладающие специфич. леч. действием (напр., П. мозольный), а также П. свинцовый (для лечения фурункулов, карбункулов), бактерицидный (применяют при гнойных ранах), перцовый (при радикулитах, невралгиях и др.). К П. относят также кожные клеи и лаки, образующие после испарения эластич. плёнку (коллодий, клеол, клей БФ-6 и др.).
